气动PLC控制综合实训装置

气动PLC控制综合实训装置
[名称]:气动PLC控制综合实训装置
[规格型号]:DB-103
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

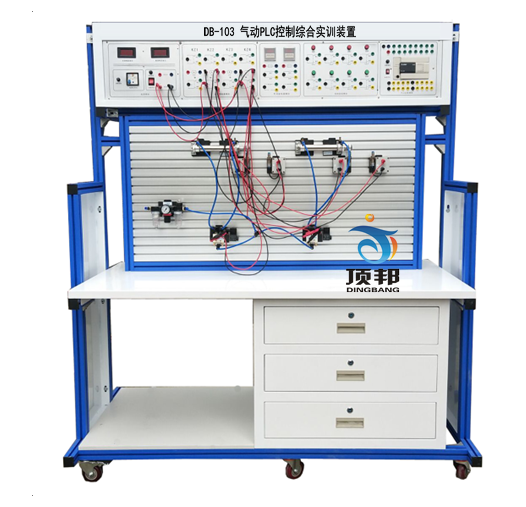

一、设备图片

气动PLC控制综合实训装置

二、产品概述:
  气动PLC控制综合实训装置采用平台式设计、模块化组合式应用”的新思路,气动元件选用的工业级器件,力求做到真实、直观,各气动元件配有专门设计的卡装式快速装接底板。学员根据所设计的气动控制回路要求选用气动元件,快速的通过专门设计的连接装置可方便可靠的锁紧在铝合金实验台上,操作方便、简捷。设备配置有常用气动元件、可编程控制器模块,电源模块,按钮模块,时间继电器模块,继电器模块等器件,学生可独立地进行气压回路设计、安装、调试、故障排除、编制控制程序等操作实训,从而提高学生的学习兴趣、增强实践动手能力、独立思考问题和解决问题的能力。
三、技术参数:
1. 气压:0.8MPa
2. 供气量:0.036L/min
3. 供电电压:AC 220V
4. 直流电压: 24V
5. P L C:FX3U-32MR
6. 外形尺寸:L1600mm×W650mm×H1770mm
四、产品结构:
桌身部分:采用优质铝合金做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
桌面部分:采用密度板,防火、防水、防腐蚀。
铝合金万能操作平台:选用卡槽式优质铝合金加工而成,整体采用斜面式设计,接插、装配操作方便、快捷。
五、配置与要求:
气动PLC控制综合实训装置配置清单

序号分 类元 件 名 称数 量备注
1实训装置框架采用40*40彩色铝合金组装,1
2气泵空气压缩机1
3电气柜电源模块、时间继电器模块、按钮模
块、3U-32MR主机、中间继电器模块
1
3组合元件单作用缸 MAS25ⅹ1001
双作用缸 MA25ⅹ1002
旋转气缸(工业型)1
三联件 AC20001
减压阀(带压力表)AR20001
手动换向阀 H210—081
单电磁换向阀(二位五通)4V210-8(DC24V)2
双电磁换向阀(二位五通)4V220-8(DC24V)1
双电磁换向阀(三位五通)4V230-8(DC24V)1
单气换向阀(二位五通)4A210—082
双气换向阀(二位五通)4A210—082
滚轮行程阀MOV—22
按钮行程MOV—3A2
或门型梭阀ST—022
与门双压阀STH-011
快速排气阀 QV-082
单向节流阀ASC-062
单向阀1/42
顺序阀(工业型)1
六通1
气控延时阀1
4附 件气管PU6ⅹ420米
5电器配件行程开关4个
编程电缆(三菱)1条
6工具盒螺丝刀1把
剪刀1把
呆板手1把
消声器(小)1/82只
消声器(大)3/81只
三通(T型三通)Ø 64只
四通Ø 62只
L型(螺纹二通)6012只
L型(螺纹二通)6022只
气孔塞头Ø 610只
生料带1个
保险丝3A2只
7资料气动PLC控制实训装置使用说明书1册
光盘(PLC编程软件,PLC程序)1碟

六、实训考核项目:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、与门双压阀的应用回路
