楼宇智能安防布线实训系统

一、 系统概述
本楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分,智能大楼(小区)可模拟智能大楼的安保房间,也可模拟智能小区的安保房间。在此系统进行项目训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、 系统结构与组成
楼宇智能安防布线实训系统采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

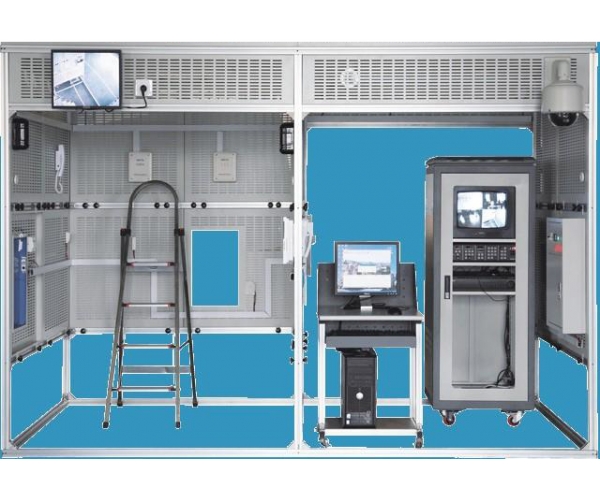

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,智能大楼(小区)设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。
管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控柜等典型管理设备。
在智能大楼(小区)内安装烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等。智能大楼(小区)的房间窗户装有幕帘探测器,实现室内安防与周界防范功能。
在管理中心区域和安保区域内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,设有两台监视器,其中一台为17寸液晶监视器,另一台为19寸液晶显示器。
系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程桥架实现系统连接。
三、 技术参数
1. 输入电源:单相三线~220V±10% 50Hz
2. 工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
3. 装置容量:≤1.0kVA
4. 外型尺寸:3120mm×1580mm×2310mm
5. 安全保护:具有漏电压、漏电流保护,安全指标符合国家标准
四、 实训项目
1. 智能建筑安防布线的实施
2. 对讲门禁系统安装、接线与调试
3. 室内安防与周界防范系统安装、接线与调试
4. 视频监控系统安装、接线与调试
5. 巡更系统安装与调试
6. 系统运行维护
五、基本规格


序号 器材名称 器材规格或型号 数量 单位
1 建筑模型 由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm(长×宽×高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。 1
2 电脑桌 600mm×600mm×800mm
(长×宽×高)
1
3 钢凳 Φ300mm×450mm
(圆×高)
1
4 铝人字梯 900mm×250mm×1200mm
(长×宽×高)
1
5 工程塑料卡件 20mm×10mm×11mm
(长×宽×高)
300


2.系统配置
一、对讲门禁系统(安科)
序号 设备名称 设备型号(品牌) 单位 数量
1 管理中心机 ET-366G 1
2 欧式数码彩色可视室外主机 ET-366D08-1-ID 1
3 电源箱 ET-366P 1
4 联网器 ET-366W 1
5 多功能壁挂室内分机 ET-366M5-F 1
6 非可视壁挂室内分机 ET-366H2 1
7 层间分配器 ET-366FS2 1
8 非接触卡 ID 通用型 1
9 电插锁 通用型 1
二、安防系统(霍尼韦尔、豪恩、艾礼富)
序号 设备名称 设备型号(品牌) 单位 数量
  8防区报警主机 238
  烟雾探测器 LH-201
  温感探测器 LH-94
1 门磁开关 HO-03 1
2 家用紧急求助按钮 HO-01 1
3 红外探测器 LH-902B 1
  红外幕帘探测器 LH-901B
5 燃气探测器 LH-88 1
6 主动红外对射报警器 ABT-60 1
7 声光报警器 HC-103 1
三、视频监控系统(海康威视、力视维、ACES)
序号 设备名称 设备型号(品牌) 单位 数量
1 高速球云台摄像机 SW-CW860SY 1
2 彩色枪型摄像机 SW-720A 1
3 红外摄像机 SW-631D2A 1
5 矩阵主机 ACES-8608 1
6 矩阵控制键盘 ACES-8603 1
7 19寸彩色显示器 AOC-19 1
8 17寸液晶监视器   1
9 硬盘录像机 海康威视DS-7808 1
10 硬盘 500G 1
11 安防控制箱 AC24V、DC12V/5A、DC18V/1.5A 1
12 视频线缆 SYV75-3 100
13 电源线 RVV2*0.5 100
四、巡更系统(神盾)
序号 设备名称 设备型号(品牌) 单位 数量
1 巡更棒 H5 1
2 巡更信息点   5
3 人员信息卡   2
4 巡更通讯线   1
5 巡更管理软件   1

3.工具及配件
序号 名称 内容 备注
1 工具 包含小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。
2 耗材配件 包含PVC线槽、BNC视频接头、SYV75-3视频线、RVV2*0.5电源线等。
