电动阀门控制安装实训装置

电动阀门控制安装实训装置
[名称]:电动阀门控制安装实训装置
[规格型号]:DB-DF102
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

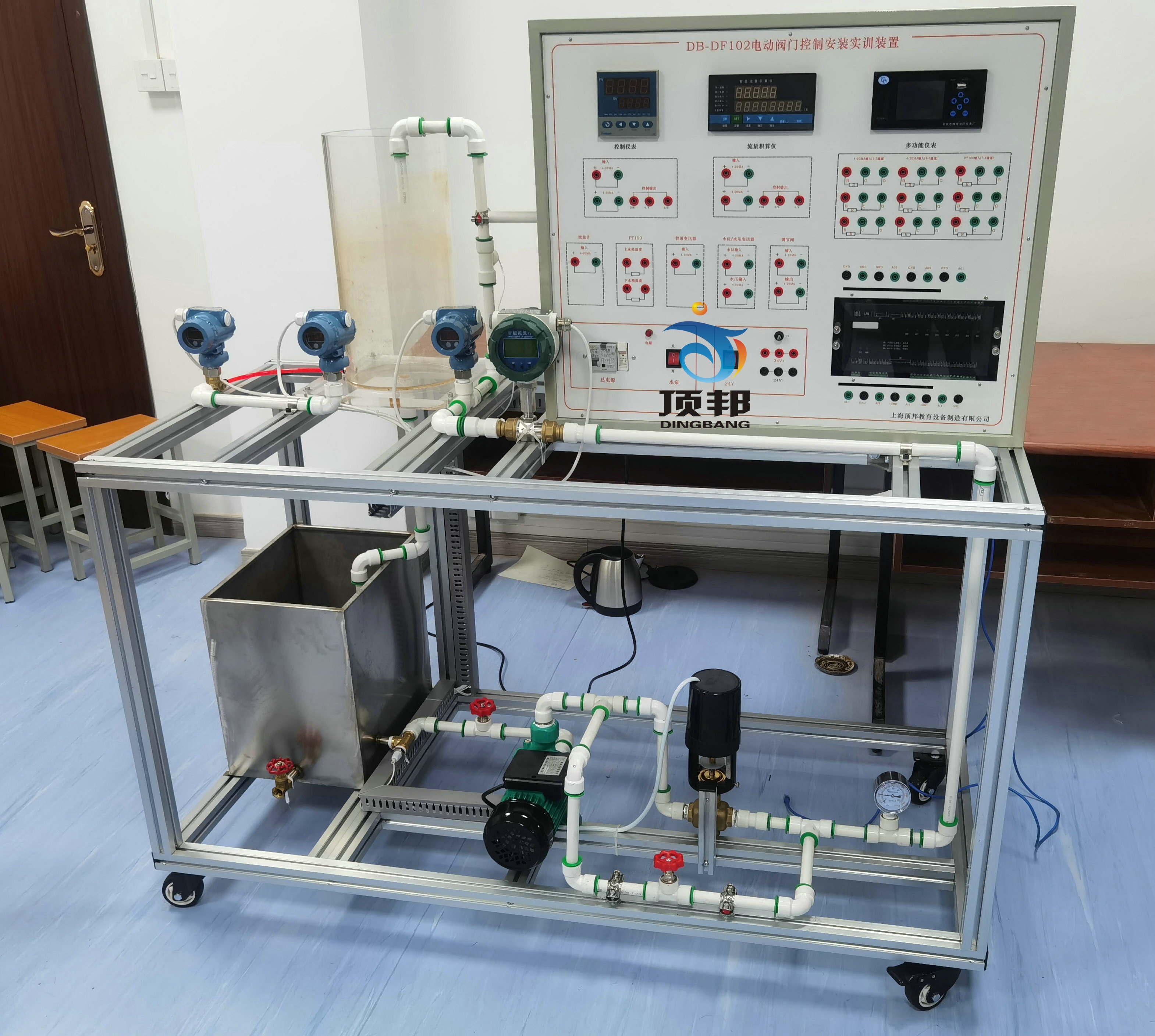

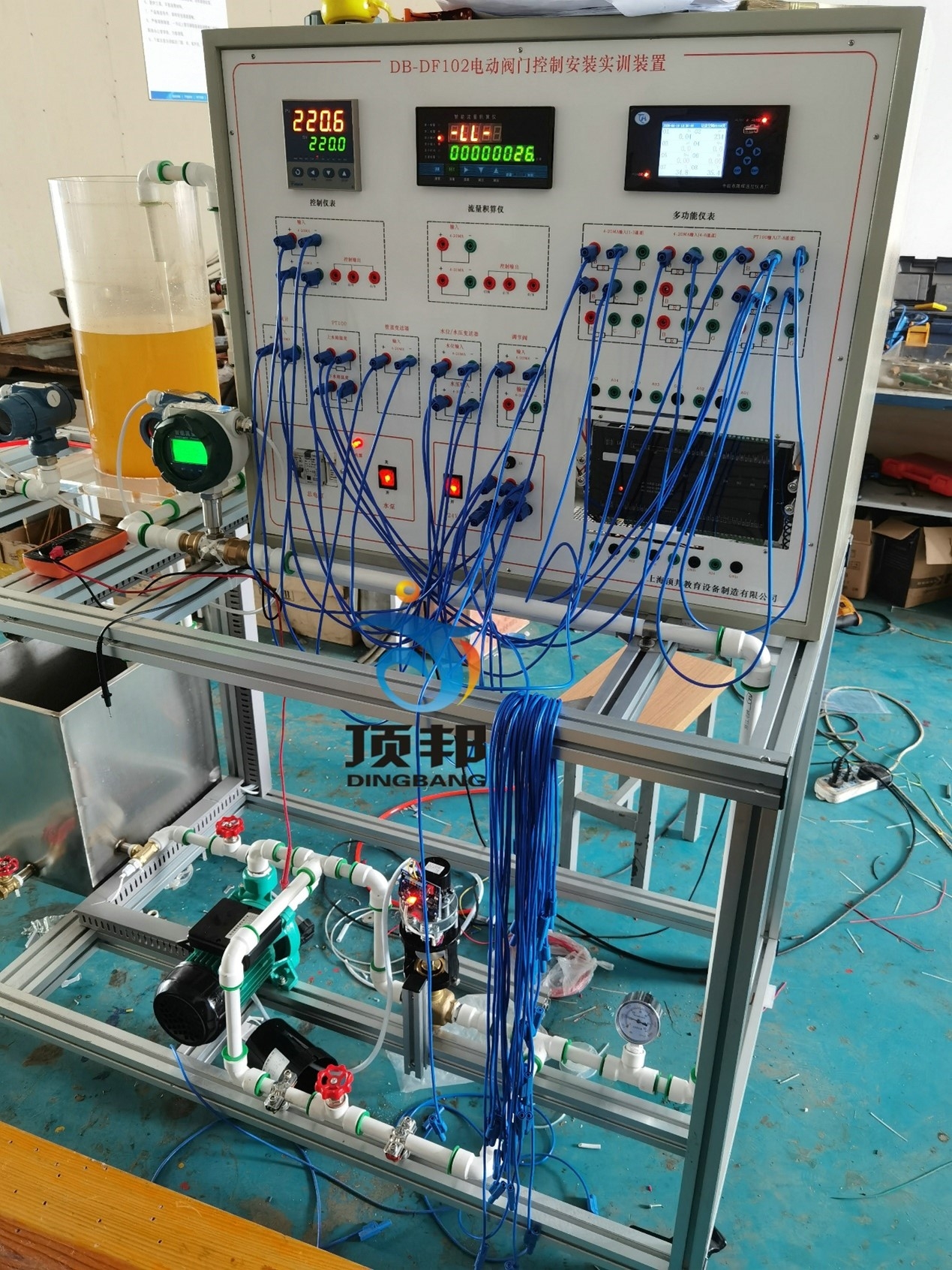

电动阀门控制安装实训装置



一、设备构成:
1、位式调节
电动阀门控制安装实训装置由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、无纸记录仪、上下水箱等组成。

 电动阀门控制安装实训装置上水箱中的水位由水位传感器检测信号,并把信号转换成4-20 mmA的标准信号送至分线器 ,分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号,其中一路进入控制仪,与给定值比较以控制水位。给定值及控制回差等参数由位式调节控制仪设置。
2、PID调节
由水泵、压力调解阀、电动调节阀、水位传感器、分线器、DDC控制调节控制仪、上下水箱等组成。
上水箱中的水位由水位传感器检测信号,并把信号转换成4-20 mmA的标准信号送至分线器 ,分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号,其中一路进入PID控制仪,与给定值比较以控制水位。给定值及控制参数由PID调节控制仪参数设置,其中P、I、D参数可以手动设置,也可以由控制仪进行自整定。其设置方法及操作方式调节控制仪使用说明书。
实验操作步骤:
把下水箱的水充满;
接通电源;
启动水泵,检查系统不得漏水;
设置给定参数,本设备要小于一米,一般设置0.6米左右(600mm左右);
调节模拟输出排水量;
调节供水压力;
等控制稳定后读取仪表显示的相关各个参数及液位计的数值,纪录于事先设计的记录表格中;
二、技术参数
储存罐:30L
离心泵功耗:250W、大流量:150L/min、速度:2800min-
压力传感器:0...100mbar
控制阀DN20:4,0m³/4-20MA
尺寸和重量
长宽高:1500x700x1750mm
重量:约124Kg

三、功能
实用性强

电动阀门控制安装实训装置控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器,上位机软件实时显示系统运行状态及数据。
可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及DDC主机单元
DDC7501 主机参数:
1).电压+24V
2).AI模拟量输入输出点:12个
3).AO模拟量输出输出点:5个
4).DI数字量输入点:8个
5).DO数字量输入点:8个
四、配置表

序号名称数量
1DDC7501 主机1个
2DDC通信转换卡1个
3DDC通信软件1个
4不锈钢铝框架1个
5智能调节仪9021个
6无纸纪录仪4811个
7开关电源1个
8控制软件1个
9水泵1个
10管道静压变送器1个
11电磁流量计1个
12指针压力表1个
13PT100热电阻2个
14电动调节阀:1套1个
15阀门:若干1个
16电磁流量计1个
17流量积算仪1个
18有机玻璃水箱1个
19储水箱1个
20扩散硅压力变送器1个
21电容式压力变送器1个
