液压拆装综合实训装置

液压拆装综合实训装置
[名称]:液压拆装综合实训装置
[规格型号]:DBYY-CB
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、设备概述

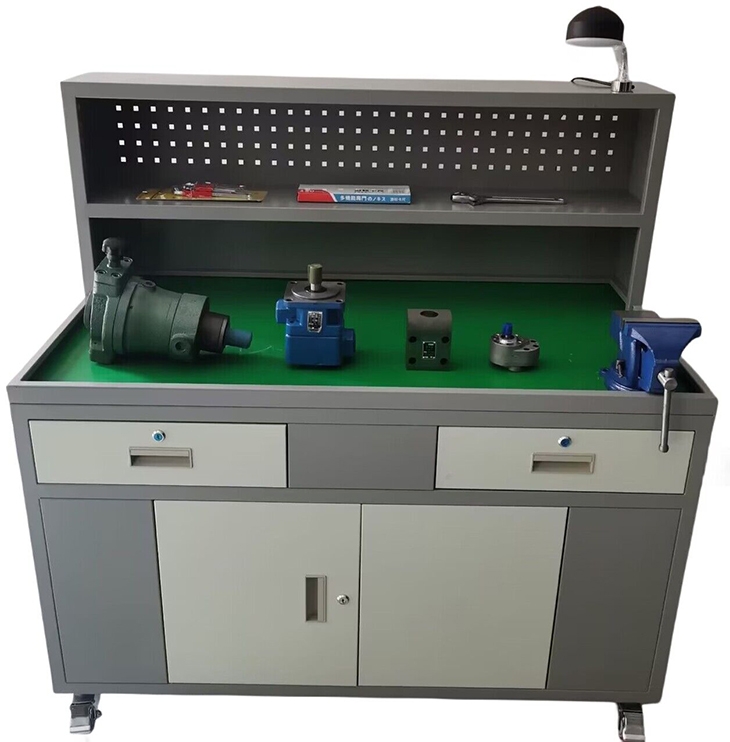

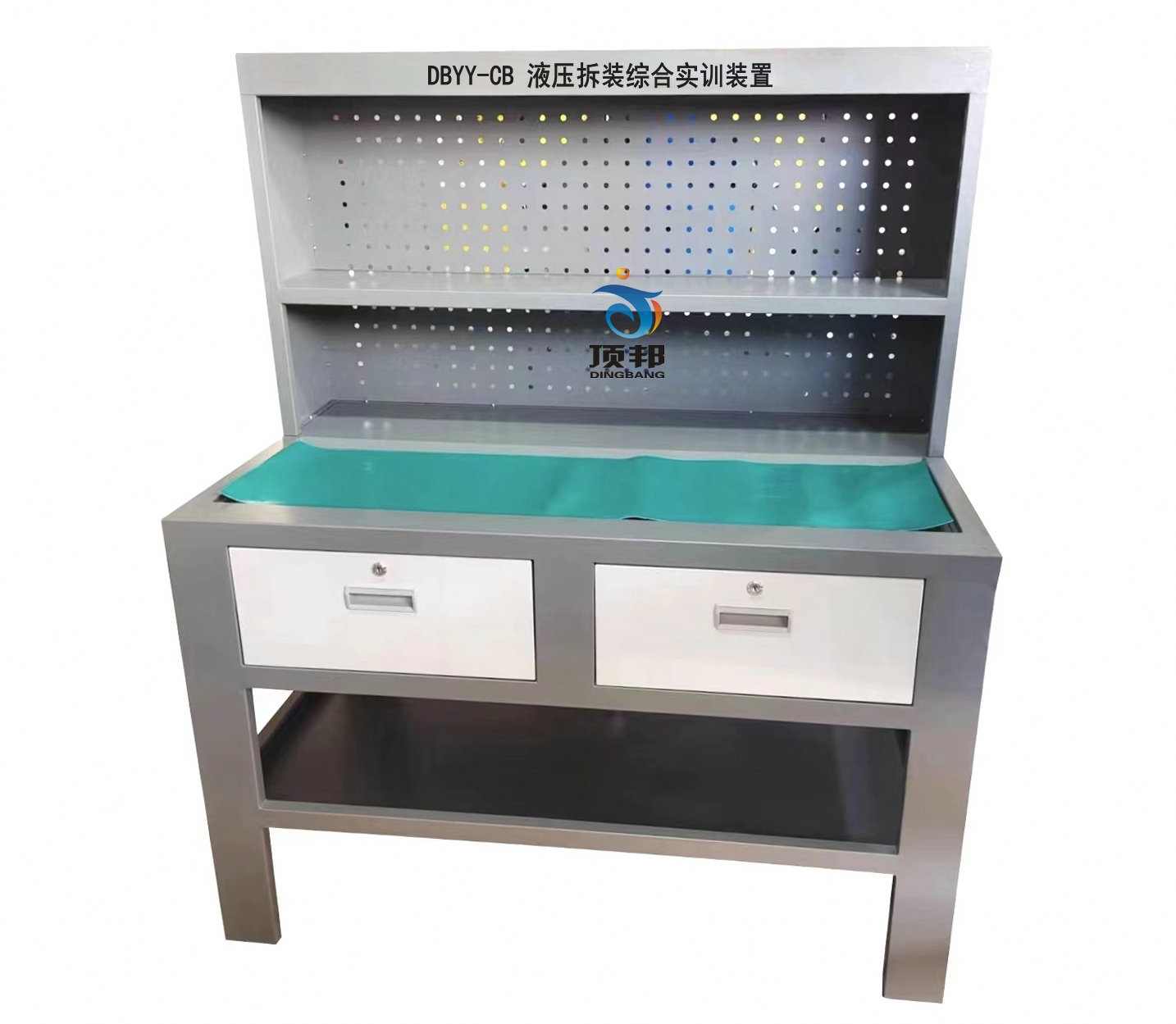

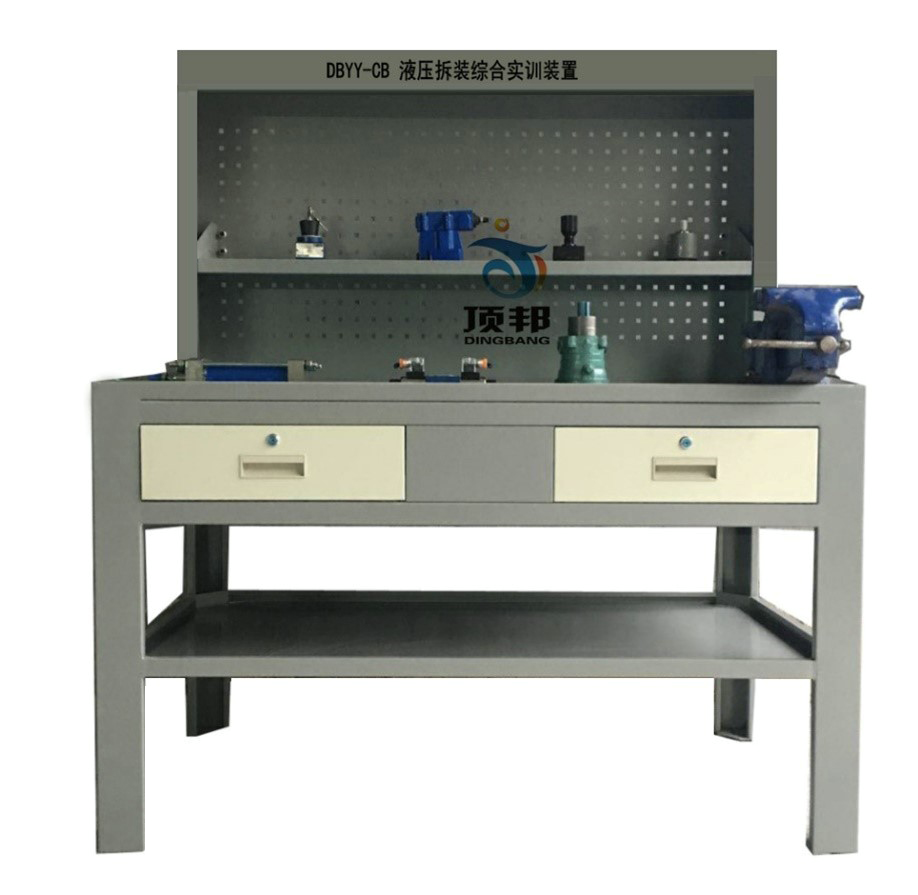

  液压拆装综合实训装置采用敞开式结构的操作板,可以对各执行元件进行拆装实训实验,为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。同时台面上设有小元器件盒,以防止零件的丢失,由于拆装不损坏桌面故设了一块拆装垫块。实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深高技班学生对液压元件结构及工作原理的了解,并能对液压元件的加工及装配工艺有一定的认识,具有很强的实操性。

液压拆装综合实训装置

二、技术参数
交流电源:单相AC 2200 V±10 50Hz;
温度:-10~50℃;
环境湿度:≤90%无水珠凝结;
外形尺寸:大约长×宽×高=1200mm×700mm×820mm;
整机功耗:≤1.0 kVA;
安全保护措施:实训台桌面采用采用钢质材制作,在台面上铺设有防静电皮垫,同时台面上还有小元器件盒,以防止零件的丢失。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
液压拆装仿真控制软件,其界面可清楚的展示液压元器件的内部结构工作过程。通过该软件,用户可以在计算机上进行液压、电气液压知识的学习

三、功能特点
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒,以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有机床台灯、交流电源插座。
6.实训桌表面为双层亚光密纹喷塑工艺处理。
四、实训项目
1.油泵拆装实验
2.液压油缸拆装实验
3.方向阀拆装实验
4.压力阀拆装实验
5.流量阀拆装实验
五、设备配置

序号名称主要技术指标数量单位备注
1实训台1230x700x820mm1铁质双层亚光密纹喷塑结构
2齿轮泵CB-B101
3柱塞泵2.5MCY1
4叶片泵YB-101
5直动式溢流阀DG-021
6先导式溢流阀Y-10B1
7减压阀J-10B1
8节流阀LI-10B1
9调速阀Q-10B1
10液控单向阀IY-25B1
11三位四通换向阀DSG-01-2C2-D241
12单杠双作用液压缸MOB40*2001
13钢皮尺30CM1
14卡簧钳P1ERS1
15
16
活动扳手6”-150mm1
10”-250mm1
17内六角扳手JTECH1
18拆装垫块
1元件在块上拆装
19橡胶垫皮
1
20实训指导书实训指导书1
21油壶五斤装1装废油
22电源三插118B1
23机床台灯
1
24元件盒
1放小件
25台虎钳
1
26工具箱
1
