燃料电池系统结构认知及性能测试实验台

燃料电池系统结构认知及性能测试实验台
[名称]:燃料电池系统结构认知及性能测试实验台
[规格型号]:DB-5080
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、功能特点
1、该燃料电池系统结构认知及性能测试实验台完整展示了汽车燃料电池动力系统,可以动态模拟燃料电池系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。

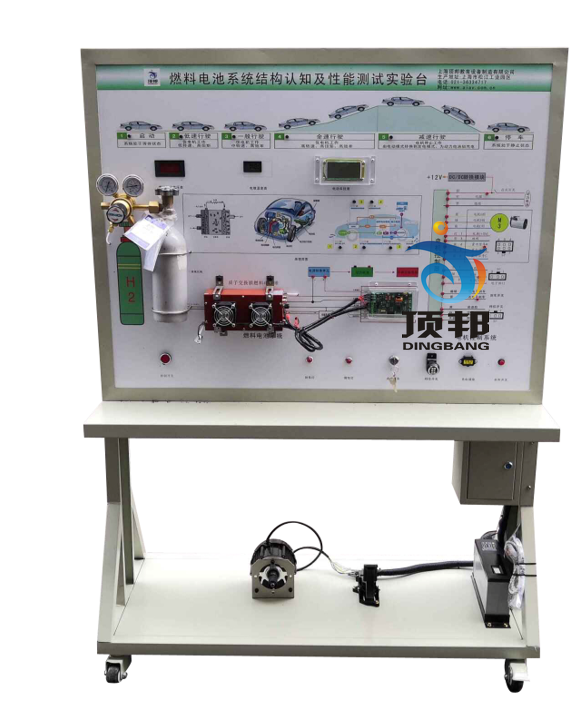

2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照汽车燃料电池系统结构原理图和实物,认识和分析汽车燃料电池系统的工作原理。
3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有一台模拟电机用来演示电动机的工作状态。
4、示教板整体采用1.5mm厚冷轧板,严格按钣金加工工艺操作,经酸洗、喷塑,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
5、配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。
二、结构组成
该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。

三、技术规格
1、外接电源:交流220V±10% 50Hz
2、工作电压:直流12V
3、工作温度:-40℃~+50℃
4、外形尺寸:1240*600*1700mm(长×宽×高)

四、实训项目
1.可模拟运行汽车燃料电池(氢气)系统,展示汽车燃料电池(氢气)系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2.操纵点火开关与调节开关,可模拟演示汽车燃料电池(氢气)系统的各工况工作过程。
3. 模拟燃料电池(氢气)系统启动工作过程
4. 模拟燃料电池(氢气)系统低速行驶工作过程
5. 模拟燃料电池(氢气)系统一般行驶工作过程
6. 模拟燃料电池(氢气)系统全速行驶工作过程
7. 模拟燃料电池(氢气)系统减速行驶工作过程
8. 模拟燃料电池(氢气)系统停车行驶工作过程
9. 模拟燃料电池(氢气)系统制动回收工作过程
五、基本配置(每台)

序号名       称规格型号单位数量
1原理面板彩色原理图/4mm铝塑板UV平板喷绘1
2启动开关配套1
3油门踏板配套1
4档位开关配套1
5制动开关配套1
6数字转速表配套1
7电流指示表配套1
8发光二极管闪
光灯灯条
配套1
9电子油门踏板配套1
10模拟电机配套1
1112V开关电源配套1
12继电器配套1
13保险丝盒配套1
14故障设置和考
核系统
配套1
15移动台架(带
自锁脚轮装
置)
1240×600×1700mm(长×宽×高)1
16教师手册配套1
17合格证与保修
配套1
18燃料电池组件功率150W
型号:JRD-150
带控制器
1
19DC/DC品牌: 旺都林
型号:37V250W
1
20锂电池组37V30AH
上海星恒
带专用充电器
1
