三相线绕式异步电动机自动起动控制实验



一、概述
三相绕线转子异步
电动机的优点之一是转子回路可以通过滑环外串电阻来达到减小起动电流,提高转子电路功率因素和起动转矩的目的。在一般要求起动转矩较高的场合,绕线转子异步电动机得到了广泛的应用。
图19是三相线绕式异步电动机自动控制线路。
起动时,合上空气开关QF,引入三相电源。按下起动按钮SB2,接触器KM1的线圈通电,主触头闭合且其线圈KM1通过与开关SB2并联的辅助常开触点KM1实现自锁,同时时间继电器KT1通电,
电动机串全部电阻起动。当延时一段时间以后,时间继电器KT1的延时闭合触点闭合,接触器KM2的线圈通电,其主触头闭合且其线圈通过与时间继电器的延时闭合触点KT1 并联的辅助常开触点实现自锁。电动机短接电阻R1起动,同时时间继电器KT2的线圈通电。当延时一段时间以后,时间继电器的延时闭合触点闭合,接触器KM3通电,主触头闭合且其线圈通过与时间继电器的延时闭合触点KT2并联的辅助常开触点KM3实现自锁,同时其常闭触点KM3断开,使接触器KM2断电释放,电动机短接电阻R1、R2起动,电动机全压起动。

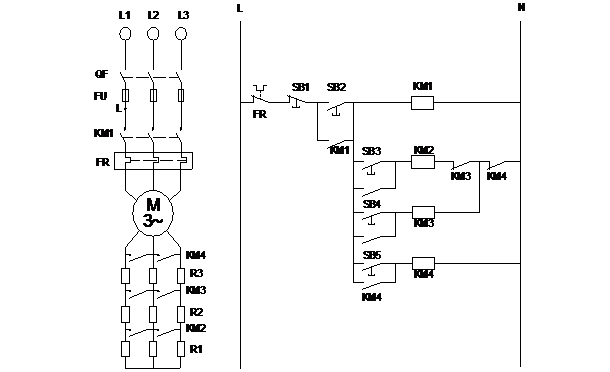

三相线绕式异步电动机自动起动控制实验(图1)
图19

二、实验目的
1.通过对三相线绕式异步电动机的自动起动控制线路的实际安装接线,掌握由电路原理图接成实际操作电路的方法。
2.熟练掌握三相线绕式异步电动机的起动应用在何种场合,并有何特点?
三、实验设备

序号名称数量备注
1电源控制屏1提供三相四线制380V、220V电压
2三相线绕式异步电动机1
3线绕电机启动电阻1
4交流接触器3
5时间继电器2
6按钮2
7导线若干

四、实验内容
三相线绕式异步电动机自动控制。
五、实验步骤
1.检查各实验设备外观及质量是否良好。
2.按图19三相线绕式异步电动机自动控制线路进行正确接线,先接主回路,再接控制回路。自己检查无误并经指导老师检查认可方可合闸实验。
1)调节时间继电器KT1的延时按钮,使延时时间为2秒,调节时间继电器KT2的延时按钮,使延时时间为4秒。
2)合上空气开关QF,引入三相电源。
3)按下起动按钮SB2,观察电动机、时间继电器及各接触器的工作情况。
4)按下停止按钮SB1,断开电源。
六、思考题
1.时间继电器是如何实现线绕式异步电动机自动起动控制的?
2.若实验过程中发生故障,画出故障线路,分析故障原因。
