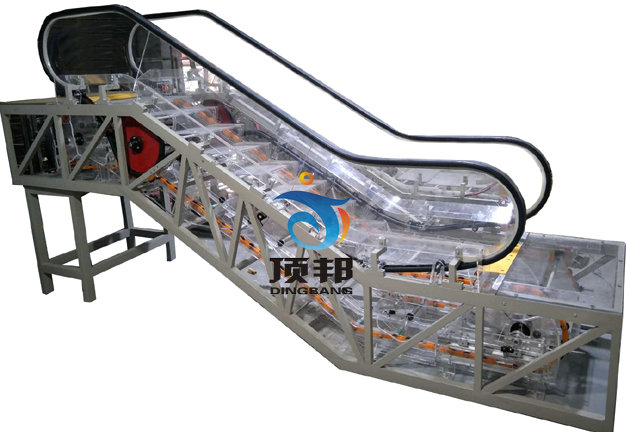

透明扶梯教学模型

透明扶梯教学模型
[名称]:透明扶梯教学模型
[规格型号]:DB-36DT
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、概述
 DB-36DT透明扶梯教学模型适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架,梯级踏板系统、扶手带系统、曳引机系统,设备台架、安全检测系统,电气控制控制系统等。
透明扶梯教学模型
二、技术参数
1、输入电源:三相四线(或三相五线)AC380V±10% ,工频50Hz;
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、扶梯尺寸:3700mm(长)×850mm(宽)×1500mm(高);
5、提升高度:300mm;
6、控制方式:PLC或微机控制。
7、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
8、整体重量:400kg
三、配置清单


序号 名称 主要技术指标 数量 单位 备注
1 扶梯桁架 材料:铁质密纹喷塑 1 平台周围设有扶手
2 金属桁架 材料:铁质密纹喷塑 1 含梯路导轨
3 驱动主机 额定电压:AC380;额定电流3.7A,电机功率:1.5KW;减速比:30:1,制动电压DC99V。 1 含电机、减速箱、制动器
4 驱动链 节距:120mm; 2
5 梯级 亚克力板 1
6 梯级传动链 亚克力板 2
7 张紧装置 含梯级链轮、轴、张紧小车以及梯级链的弹簧等; 1
8 扶手带 黑色,橡胶 2
9 扶手带摩擦轮 橡胶 2
10 扶手导轨 金属导轨和滚动轴承尼龙导轮组成; 2
11 扶手玻璃 材料:有机玻璃;厚度:10mm; 1
12 围裙板 表面材质:有机玻璃; 1
13 控制柜 采用可编程PLC或微机控制系统 1
14 楼层板 表面材质:有机玻璃; 1
15 扶梯安全开关 常用安全保护回路开关 1
16 实训工具 日常使用 1 详见工具清单
17 配套资料 电气原理图包括动力线路、安全回路、故障显示、接线图等,说明书包括安装说明、机械维保说明以及用户使用手册 1

配套工具清单
序号 名称 型号/规格 数量 单位
1 卷尺 3m 1
2 万用表 MF47型 1
3 内六角扳手(组套) BM-C9 1
4 梅花开口两用扳手 10 1
5 梅花开口两用扳手 13 1
6 T型六角扳手 5mm 1
7 开口扳手 8~10 1
8 开口扳手 12~14 1
9 一字穿心螺丝批 5×75 1
10 十字穿心螺丝批 2×75 1
11 工具箱 中号 1
12 尖嘴钳 6寸 1
13 斜口钳 5寸 1
14 活扳手 300×36 1
15 钢板尺 300mm 1

四、实训项目
1、认识自动扶梯的组成结构名称及作用(涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等)。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用;
4、梯级的拆装操作;
5、梳齿板的调整;
6、扶手带的张紧的调整;
7、梯级链张紧的调整;
8、驱动链的调整;
9、制动器的调整;
10、维护保养前的基本安全知识操作与;
11、日常维护保养;
12、自动扶梯紧急救援;
13、自动扶梯安全回路故障查找及排除;
14、自动扶梯安全监控电路故障查找及排除;
15、自动扶梯动力电路故障查找及排除;
16、自动扶梯控制电路故障查找及排除。
