焊工、铆工实操室成套设备

焊工、铆工实操室成套设备
[名称]:焊工、铆工实操室成套设备
[规格型号]:DB-HL01
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DB-HL01 焊工、铆工实操室成套设备


一、概述
  焊工是采用合适的焊接方式,合理的焊接工艺,适当的焊接设备,采用同材质或不同材质的填充物,来将金属或非金属工件紧密连接的一个工种。所谓铆工就是把板材、型材、线材、管材等通过焊接、铆接、螺栓连接等加工方法制作成钢结构的一种制作工艺。 铆工是金属构件施工中的指挥者。按加工工艺又分为:放样、号料、下料、成型、制作、校正、安装等。
我公司生产的焊工、铆工实操室成套设备,是把焊工工艺和铆工工艺结合在一个平台上技能训练台。模拟实际工厂企业对焊工和铆工的技术要求,配备常用焊工、铆工工具,让学生自己动手操作,训练工件铆钉固定、装配、安装、维修、调试等技术,实训设备占地面积小,操作方便,其是各大院校、职校、技校不可缺少的理想教学实训设备。
职业技术院校焊工专业实训室设备模拟现实生活中工厂、生产型企业对焊工的技术要求,配套各种常用焊工、铆工工具,让学生自己在焊工桌上进行动手操作,亲手实践训练焊工工件固定、装配、安装、维修、调试等技术,并且学会在焊接工作台上采用合适的焊接方式和焊接工艺,利用适当的焊接设备,采用同材质或者不同材质填充物将金属、非金属工件进行连接。上海顶邦铆工焊工实训设备具有占地面积小,操作方便的优点,可以帮助学生更好地掌握焊工技能,以适应未来就业工作能力,从而提高竞争力,是各大院校、职校、技校不可缺少的理想教学实训设备。
二、焊工技能训练项目
焊工实训室可进行培训的具体焊工技能项目如下:
1、手工电弧焊的基本操作(平焊、立焊、横焊)及仰焊的操作和其要领(利用J507碱性焊条)
2、平角焊和立角焊的操作技术
3、常用金属材料的焊接方法
4、熟练掌握气焊和气割的基础操作技术
5、正确使用火焰的调整方法和火焰的应用范围(碳化焰、中性焰、氧化焰)
6、掌握氩弧焊的引弧、送丝技术、具体的操作要点及参数调节、氩弧焊的应用范围

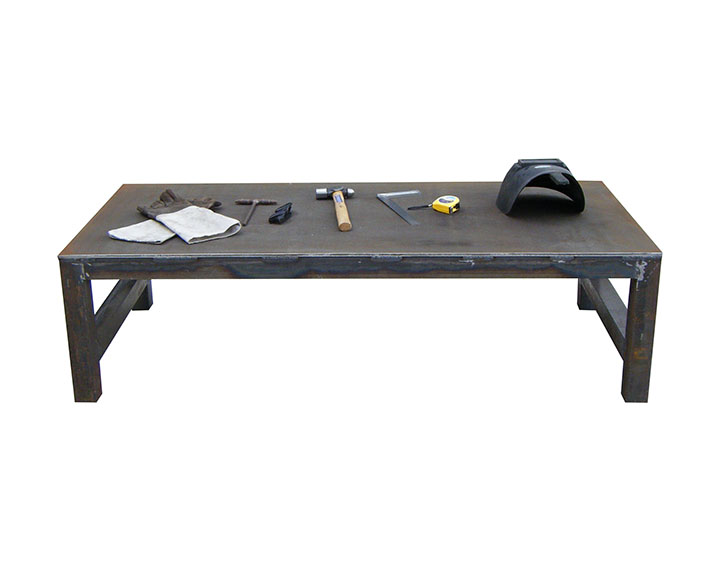

三、焊工桌、焊接工作地台技术规格参数
【规格尺寸】1500×750×450, 操作台面:1500×750×2.0
【材质】优质镀锌钢板 17.5公斤
【桌架】1400×650×450,60×40金属方管,壁厚≥1.5。
【说明】变形小,承重佳。与钢架强攻螺丝固定。焊接或螺栓连接。四柱,四直梁,四横梁。

焊工实训台

 焊工实训室设备

一、焊铆工配置清单

序号名称规格参数单位数量
1电焊机【产品尺寸】390*220*300mm
【输入电压】110V-550V/220V+380V
【适用焊条】2.0-5.0整天焊
【适用焊条材质】不锈钢、合金钢、碳钢、铸铁、各种碱性焊条
【适用焊条材质】普通:J422 直流:506/507 不锈钢:A102 生铁:Z208
【电源线】10米
【重量】8.95kg
20
3气保焊/电焊/氩弧焊机【输入电压】220v/380V
【焊机重量】9kg
【适用材质】碳钢、铁、不锈钢、镀锌管、方管
【焊接厚度】0.5-8mm
【电流调节】50-270
【电压调节】16-27
【适用焊丝】0.8-1.0
【丝盘容量】15-20KG
【适用】气保焊/电焊/氩弧焊
【外观尺寸】440*230*300mm
20
4空气等离子弧切割机(沪工 LGK-50PLUS)【板材材质】碳钢、低碳钢、合金钢、铸铁、铝和铜
【切割板厚】碳钢、不锈钢<10mm铝及合金<7mm铜及合金<6mm
【输入电压】220V
【额定输入容量】7.9KVA
【输入电流】36A
【输出空载电压】300V
【裸机重量】25.5Kg
【产品尺寸】440*330*430m
20
5空气压缩机(得力无油850W-6L)【产品尺寸】420x205x440mm
【产品净重】12Kg
【流量】65L/min
【排气压力】0.7Mpa
【额定功率】850W
【气罐容积】6L
【额定转速】2800r/min
【额定电压】220V
20
6台钻(凯德龙)电压:220V/50HZ
电机功率:350W
调速档位:5档调速主轴转速:620 920 1280 1750 2620转/分
主轴行程:50mm
夹持能力:13mm
主轴直径:115mm
主轴转速:280 400 680 1180 2010转/分
产品净重:12.5kg
20
7切割机(多功能小型德力西钢材切割机)锯片直径:355mm
额定电压:220V
额定功率:3800W
传动方式:齿轮传动
产品净重:约13.65公斤
切割深度:10OMM
电线长度:约1.8M
空载转速:4100/min
切割角度:45°-0°-45%
20
9台式砂轮机输入功率:600瓦
空载速率:3000转/分钟
砂轮直径:200毫米
砂轮厚度: 25毫米
轴心直径:32毫米
沙砾规格:24/60目
机身尺寸:370x230x260毫米
重量:17公斤
20


二、焊工实训室焊工工作桌台及配套焊工工具

序号名称规格参数单位数量
1教师综合工作台1600×800×8001
2焊铆实训桌二工位实训桌(适合实训以及工厂实际生产)
【承重】大于1000KG
【规格】1500长×750宽×1500mm高(桌面800+防护网700)
【台面】50毫米木板,凹形包覆2毫米厚钢板。
【桌架立柱】4立柱,2.0厚钢板折型,规格100×80×750
【桌架横梁及加强梁】1.5厚钢板折型规格100×40×1.5横纵七梁,四加强筋。
【金属抽屉】二只,厚度1.0钢板折制。加厚型金属滑三节道,承重力佳,带锁。
【防护网(工位隔离网)标准型】1500X700X30冲孔金属钢板,带加强筋
【工作电源(选配)】国标5孔安全插座交流 220V,装置于腿立柱。
20
3焊接工作地台【规格】1500×750×450
【操作台面】1500×750×2.0
【重量】优质镀锌钢板 17.5公斤
【桌架】1400×650×450,60×40金属方管,壁厚≥1.5。
变形小,承重佳。与钢架强攻螺丝固定。焊接或螺栓连接。四柱,四直梁,四横梁。
20
4手电钻(手枪钻)220V10
5磨光机(角磨机)常规:主轴直径M10磨/切片直径100毫米  FF-100A、输入功率620瓦10
6铁砧11寸/30KG  260×160×170 工件整形5
7游标卡尺0-15010
8焊丝2.0mm1
0钻头(麻花钻)规格:Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含钴钻头 每样一支/套10
10磨光片
100
11切割片
20
13电焊条2.510
14电焊面罩(手持)
10
15盔式面罩
10
16划针120 (钨钢头)10
17金属直尺 (钢尺)100010
18直角尺500mm10
19角尺0-15010
20卷尺3米10
21铁锤(奶子、羊角,六棱锤)1.5p 1P 每样1把  3把/套10
22卯枪
20
23铆钉  铝4×10     500只20
24一字批橡胶柄5×200 8寸 铬钼钢20
25十字批橡胶柄5×200 8寸 铬钼钢20
26圆尺(圆度尺)
1
27尖嘴钳6 寸 45#钢20
28钢丝钳6 寸 硬质合金20
29铁皮剪刀10寸10
30锯弓(钢锯架)300 可调式20
31锯条(钢锯条)300(粗齿、中齿、细齿)
盒/100支  每套各一盒
10
32防紫外线眼镜玻璃20
33专用衣服粗帆布20
34电焊手套粗帆布20
35专用鞋子毛皮鞋20
36口罩
100
