气动PLC控制实训装置

气动PLC控制实训装置
[名称]:气动PLC控制实训装置
[规格型号]:DB-102
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

气动PLC控制实训装置是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
气动PLC控制实训装置适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。

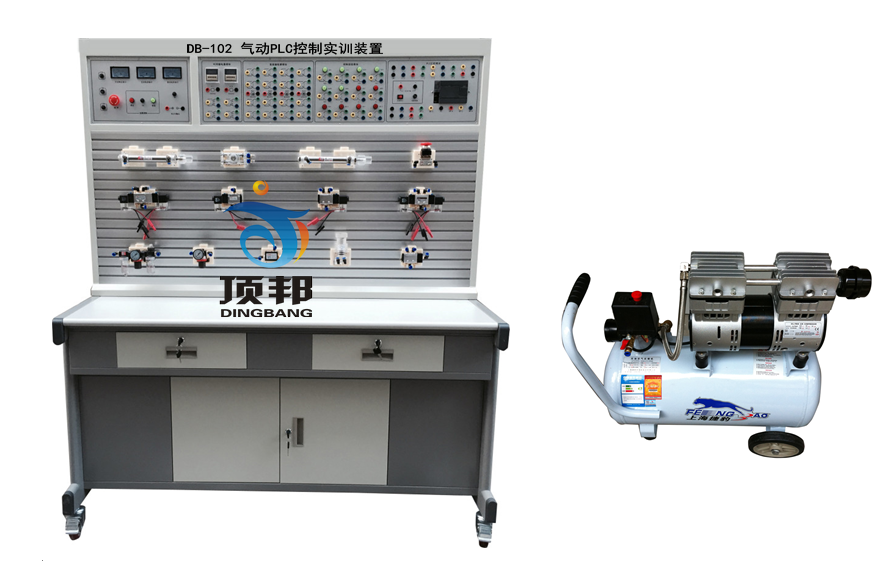

气动PLC控制实训装置
一、主要技术参数
1、输入电源:220V.允差±l0%,50Hz;
2、装置容量:≤2kVA;
3、工作环境温度:-5℃~40℃;
4、工作湿度:≤90%(40℃时);
5、外形尺寸:1500mm×650mm×1750mm
6、静音无油空气压缩机:工作电源:AC220V;电机功率:750W公称容量24L;
额定输出气压0.8Mpa
7、电器控制单元:
(1)电源模块:电源部分别配有一个380V电压表、直流电压表、电流表,监
视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
(2)PLC主机模块:主机选用三菱FX1S-20MR,12路开关量输入,8路继电输
出。
(3)配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮
模块,气动元件独立模块等。
二、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、
可编程控制器(PLC)等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元
件等。
3、各个气动元件成独立模块,且装有带弹性插脚底板,可方便、随意地将
元件安放在实训面板(面板带“T”沟槽形式的铝合金型材结构)上。回
路搭接采用快换接头,布局灵活,拆接方便快捷。
4、采用静音空压机,为实训室提供一个较好的实训环境。
5、实训气源压力低,系统额定压力为0.8 Mpa,电气控制采用低电压直流
24V电源;实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制,也可以采用PLC控制,通过比较,突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件,继电器控制单元、PLC编程及监控技术于一体,功能强大,适应范围广。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用

四、气动PLC控制实训装置配置清单

序号 名 称 型 号 数量 单位
1 实训桌   1
2 实训台   1
3 PLC主机模块 三菱FX1S-20MR 1
4 电源模块   1
5 继电器控制模块   1
6 PLC控制按钮模块   1
7 静音无油空气压缩机   1
8 单作用缸 QGX25ⅹ100 1
9 双作用缸 QGX25ⅹ100 2
10 旋转气缸(透明)   1
11 三联件 AC2000 1
12 减压阀(带压力表) AR2000 1
13 手动换向阀 H210—08 2
14 单电磁换向阀(二位三通)常开 3V210-8 1
15 单电磁换向阀(二位三通)常闭 3V210-8 1
16 单电磁换向阀(二位五通) 4V210-8 2
17 双电磁换向阀(二位五通) 4V220-8 1
18 双电磁换向阀(三位五通) 4V230-8 1
19 单气换向阀(二位五通) 4A210—08 2
20 双气换向阀(二位五通) 4A220—08 2
21 行程阀(机控) MOV—2 1
22 行程阀(按钮) MOV—3 1
23 行程阀(按钮带锁) MOV—3A 1
24 或门型梭阀 KV—08 2
25 快速排气阀 QE—02 2
26 单向节流阀 ASC-08 2
27 单向节流阀(装在缸体上) JSC601 7
28 单向阀 1/4 2
29 顺序阀(透明)   1
30 气容   1
31 消声器 1/8 2
32 消声器 2/8 1
33 三通(T型三通) Ø 6 6
34 三通(Y型减径三通) Ø 8—Ø 6 1
35 四通 Ø 6 4
36 气管 PU6ⅹ4 20
37 磁性开关   4
38 编程电缆(适配器) 三菱 1
39 实验导线   1
40 工具箱   1
41 内六角扳手   3
42 螺丝刀   2
43 剪刀   1
44 活动板手   1
45 尖嘴钳   1
46 气孔塞头 Ø 6 10
47 气动实训说明书   1
48 三菱PLC编程软件、程序软件 光盘 1
