背负式玉米联合收获机在线检测综合实训台

[名称]：背负式玉米联合收获机在线检测综合实训台
[规格型号]：DB-5217: [产品价格]：
[产品参数]：请联系客服: [联系电话]：021-36334717
[QQ]：: 欢迎关注我公司产品

产品详情

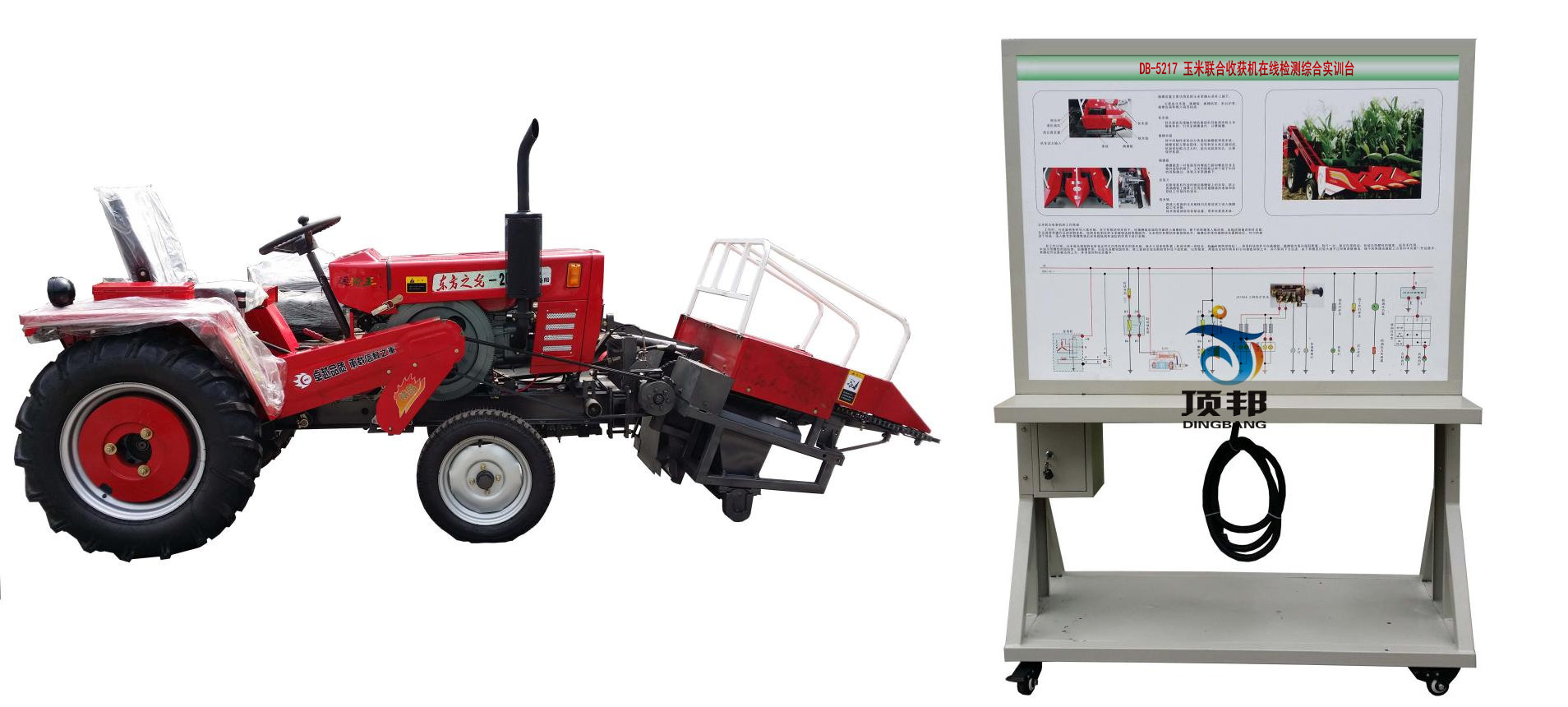

DB-5217 背负式玉米联合收获机在线检测综合实训台

一、实验实训整车
本实训全新4YB-2背负式玉米收割机整车以原车为基础、配合教学实训排故示教板，了解设置整个整车故障排除。了解整车结构原理以及构造组成。整车无损坏,各系统功能正常。
主机指标：
全新4YB-2背负式玉米收割机 /两行青储玉米联合收获机（动力：18马力）。

项目	性能参数	项目	性能参数
机器型号	4YB-2	籽粒损失	≤2%
机器型式	悬挂式玉米收割机	籽粒破碎率	≤1%
配套动力	18马力	切碎长度合格率	≥90%
收获行数	2行	茎杆粉碎还田型式	旋切式
作业幅度	行距50-80厘米	穗箱容积	0.96立方米
作业效率	3-5亩/小时	整机重量	600公斤
果穗损失率	≤3%收获机	外形尺寸(长x宽x高)	45001300x2650（mm）

二、整车电控系统实训台（1套）
1、整车电控系统实训台功能：
（1）整车电控系统实训台用于整车电控系统的教学与实训，包含整车电控系统部分：发动机电控系统、灯光与车身电器系统；
（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；
（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；
（4）各系统正常运行，保留完整的动力传动系统及控制系统。
（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。
（6）可移动“检测操作台”，可分别进行各控制系统的检测实训。
（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车系统实物，认知和分析各控制系统的工作原理。
（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车电器电控系统的检测实训。
（9）可实现整车保养与维护操作。
（10）可实现整车拆装和真车工况演示。
（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
三、设备配置

序号	名称	规格型号	单位	数量
1	背负式玉米收割机	4YB-2	台	1
2	整车电控系统实训台	包含测量面板，故障设置系统，信号模拟系统	台	1
3	专用全套线缆	能实现实训台与整车电控电器系统对接	套	1
4	教学板台架	12406501700mm	台	1
5	说明书		套	1
