电拖与照明实训平台

电拖与照明实训平台
[名称]:电拖与照明实训平台
[规格型号]:DB-980H
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

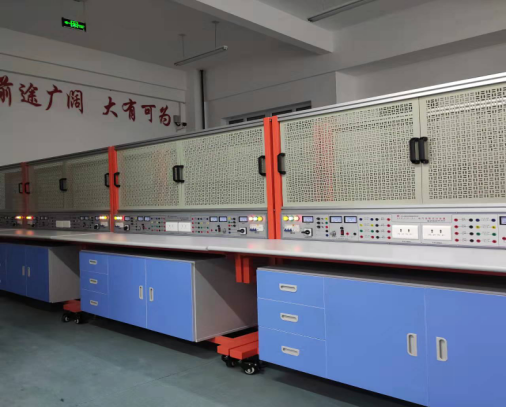

电拖与照明实训平台由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。
根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,电拖与照明实训平台由钢适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。对实训场所不多、教学经费投入受限制的学校,电拖与照明实训平台由钢是一种理想的职业教育实训设备。

电拖与照明实训平台


一、设备技术指标
1. 外型:整体尺寸1632mm×750mm×1638mm;
2. 实训台架的材料:钢板、铝合金结构;
3. 电源:
1)输入:三相AC 380V ±10% 50HZ 三相五线;
2)固定交流输出:三相五线  380V 接插式2组、220V接插式2组。
4.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。
5.可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
6.各种规格的电阻
  提供75Ω/75W功率电阻三个,用于降压启动电路。
  提供10Ω/25W功率电阻一个,用于能耗制动电路。
7. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
8. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
二、 设备结构功能
本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;
   2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;
   3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。
4、网孔板:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM,大小774*580MM
三、参考实训项目
照明部分
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
电拖部分
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.接触器联锁的正反转控制线路
17.按钮联锁的三相异步电动机正反转控制线路
18.双重联锁的三相异步电动机正反转控制线路
19.三相异步电动机多地控制
20.工作台自动往返控制线路
21.三相异步电动机串电阻降压启动控制线路
22.三相异步电动机能耗制动控制线路

四、 配置表(单台)


序号名    称每台数量单位备 注
1控制屏1
2实训桌1
3储存柜1

4学生凳2
5网孔板2照明与电拖各一
6器材配备1见表一
7指导书1



表一  每套器材配备配置清单

序号名    称型号与规格数   量
1电器元件单相电度表DD862-21
单相闸刀开关HK81
平灯头6A/250V2
墙壁插座
1
电流互感器BH0.661
墙壁开关底座
2
声控开关
1
漏电保护断路器DZ47LE-32  4P C161
2P保险盒+熔断管RT18-32X1
3P保险盒+熔断管RT18-32X1
交流接触器CJX2-09103
辅助触头F4-223
热继电器R16B-20/31
通电延时时间继电器ST3PA-B/380V(0-60S)1
时间继电器座PF-083A1
3H按钮
2
行程开关LX9-2222
行程开关LX9-0012
日光灯管Y210RR25/10W1
镇流器13W1
日光灯座
2
接线端子排
5
G形导轨
1
走线槽
2米
螺丝及塑料卡子
200
2常用工具螺丝刀
2
尖嘴钳
1
剥线钳
1
3电机三相鼠笼异步电动机380V/Y/△180W,单速1



电工电子实训考核装置最新产品

友情提示

您只要致电:021-36334717(徐经理)

我们可以解答 电拖与照明实训平台 的相关疑问!

我们可以帮您推荐符合您要求的 电拖与照明实训平台 相关产品!
