DB-SY生物医学传感器实验台

生物医学传感器实验台

生物医学传感器实验台



一、实验台简介
DB-SY生物医学传感器实验系统是本公司在多年生产传感技术教学实验装置的基础上,为适应医学专业需要,最新推出的新产品。DB-SY生物医学传感器实验系统术实验台主要用于医科大学、医学院的“医用传感器原理及检测技术”等课程的实验教学。DB-SY生物医学传感器实验系统采用的传感器大部分是实际测量结构,便于学生加强对书本知识的理解,并在实验过程中,通过信号的拾取,转换,分析,培养学生作为一个医学工作者具有的基本操作技能与动手能力。

二、实验台组成
DB-SY生物医学传感器实验系统由主控台、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌五部分组成。
三、设备结构:
 DB-SY生物医学传感器实验台由主控台、传感器和相应的实验模板、数据采集卡及处理软件、实验桌五部分组成。
1、主控台部分
 1、主控台部分
1.信号发生器:频率至少覆盖1k~10kHz ,峰峰值最低覆盖范围VP-P=0~17V连续可调。
2. 频率至少覆盖1~30Hz低频信号,峰峰值最低覆盖范围VP-P=0~17V连续可调,有短路保护功能。
3.至少四组直流稳压电源:+24V,±15V、+5V、±2~±10V分五档输出、0~5V可调,有短路保护功能。
5.数字式电压表:量程覆盖0~20V,至少分为200mV、2V、20V三档、精度≤0.5级。
6.数字式毫安表:量程覆盖0~20mA,至少三位半数字显示、精度≤0.5级,有内测外测功能。
7.频率/转速表:频率测量范围覆盖1~9999Hz,转速测量范围覆盖1~9999rpm。
8.高精度温度调节仪:多种输入输出规格,人工智能调节以及参数自整定功能,先进控制算法,温度控制精度≤±0.5℃。
2、传感器和实验模块部分
3、数据采集卡及处理软件(学生自己可以编程)
针对目前市售的传感器实验系统所配的采集器(卡)动态范围太小,分辨率和精度过低的缺点,该数据采集达到了工业级的要求,达到了很高的测量精度和动态范围,接口部分采用USB接口,方便用户的实际使用。该采集器既能满足完全的实验要求,取代现有的仪表显示读数,也可作为科研人员直接的科研开发使用。

具体技术指标如下:
(提供labview连接数据库和提供组态连接数据驱动,两种软件都能够采集),配套检测所有传感器的信号和增强型模块输入和控制。
1、3通道16位输入,最大钳位±20v,必须实现,为了防止烧坏通道。最小分辨率1mv,连续最大采样频率100khz,曲线必须光滑。采样频率可选择1k,10k,200k软件可配置。存储数据可以根据需要进行选择,量程自动切换。
2、所有传感器实验采样和控制软件必须用labview采集和控制。软件采集设置可分单步采样、定时采样、双向采样、与动态采样。在单步采样时可以以最小二乘法与端点法分析其最大非线性误差或最大迟滞误差,在动态实验时可以分析其输入波形的频率、振幅或转速。支持打印功能,能把实验结果在实验结束后即可打印出来。采集卡硬件具有程控放大功能,在测量小电压时能有很高精度。分辨率为1mv。学生可以自己编程和调试。
3、实验桌
  专用实验桌尺寸为1600×800×750(mm),实验桌面上预留显示器或示波器安放位置。两个特制柜可分别安放实验模板和计算机主机及键盘。

传感器模 块技 术 指 标

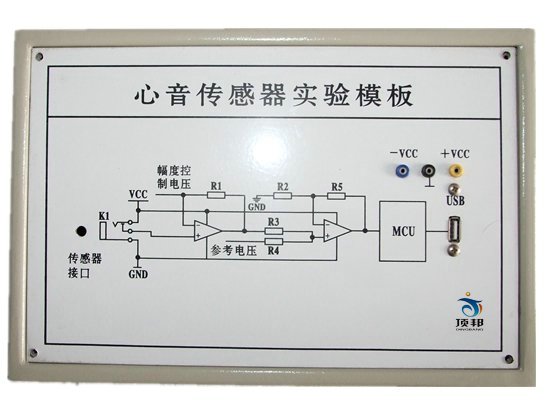

心音传感器心音测量模块0.1-1500Hz、心音曲线描绘的
心跳传感器心跳测量模块频率响应0.1-1000Hz、心电图曲线描绘、灵敏度1mv/cm

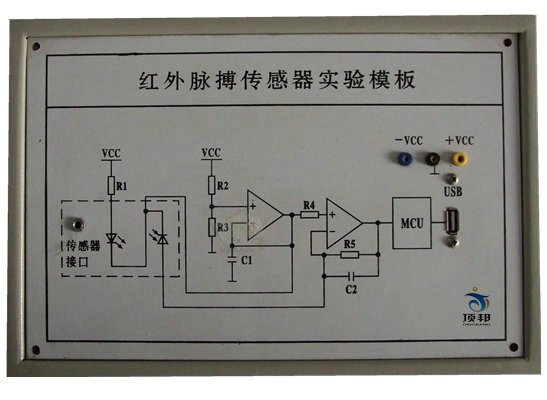

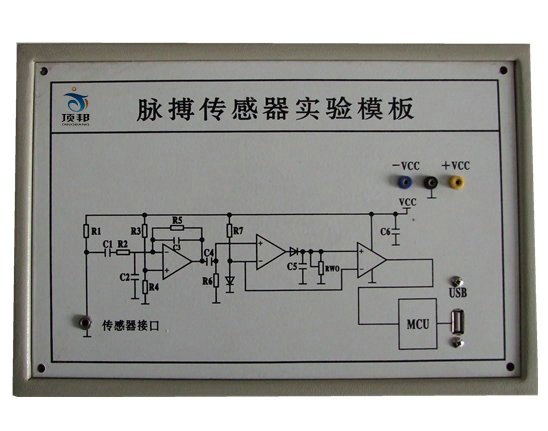

脉搏传感器脉搏测量模块实时检测各种脉搏、脉搏曲线描绘

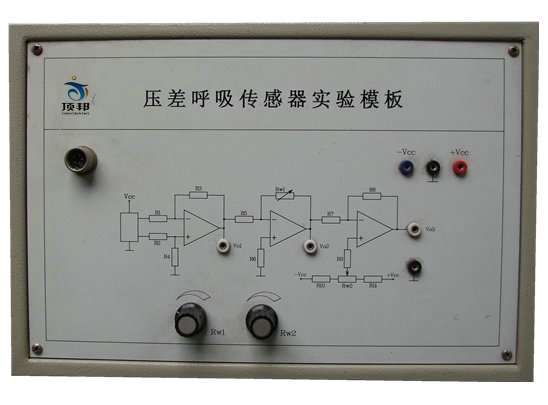

呼吸流量传感器呼吸流量测量模块描绘肺通气量曲线
呼吸波传感器呼吸波测量模块实时反应呼吸频率及呼吸波形、呼吸比

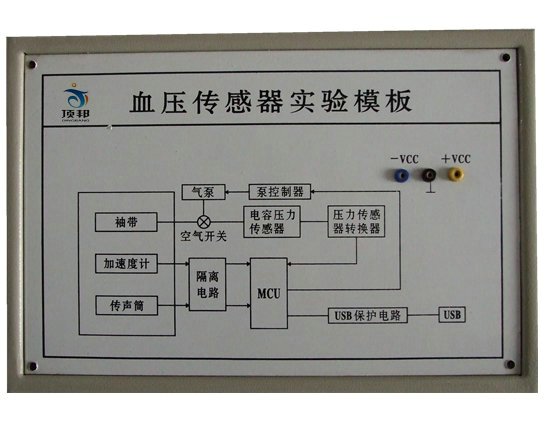

血压测量传感器
测量范围: 50—300mmHg
体温测量传感器
测量范围:35—43℃
