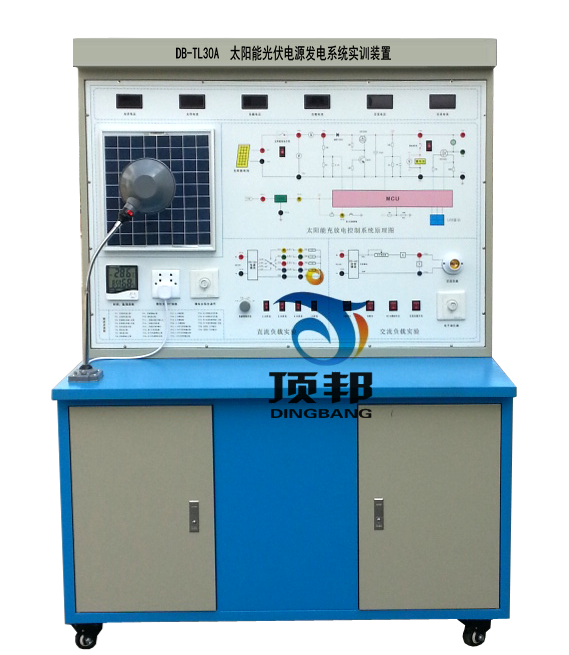

太阳能光伏电源发电系统实训装置

太阳能光伏电源发电系统实训装置
[名称]:太阳能光伏电源发电系统实训装置
[规格型号]:DB-TL30A
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


1、系统实训应用范围:主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
2、教学及研究实训项目
2、1、太阳能电池光能量变换过程演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、太阳能电池直接负载实验。
2、2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压保护实验。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、控制器三种输出模式实验,手动开关切换(手动开+手动关、光控开+光控关、光控开+时控关)
实验5、逆变器逆变原理实验(通过逆变器各测试点的测试)
实验6、 逆变器与市电互补实验(手动开关切换)
实验7、逆变器输出过载保护实验
实验8、逆变器输出欠、过压保护实验
3、实训运行技术条件(单相输出)
3、1、发电单元
光能
◆ 光伏模块功率:30Wp
◆ 光伏模块输出工作电压:17.5VDC
◆ 光伏模块工作电流:1.7A
◆ 模拟光源模块:100W调光灯
3、2、电力蓄能单元
◆ 蓄电池类型:免维护蓄电池
◆ 蓄电池组容量:12V/24Ah
◆ 蓄电池数量: 1个
3、3、控制单元
◆ 太阳能充放电控制器: 工作电压12V 电流10A;三种输出模式:手动开+手动关、光控开+光控关、光控开+时控关。
◆ 正弦波逆变器:输出波形正弦波、频率50HZ±1HZ;额定输入电压0.8V~17V、电流12A ; 额定输出电压220VAC±10%、电流0.9A;额定输出功率300W;输出功率因数≥95%(线性负载)逆变效率:≥82%。
◆ 输入市电:工作电压AC220V、频率50HZ;
◆ 工作环境:0℃~40℃、≤85%RH
3、4、显示单元
3、4、1、数字显示
◆ 直流电压表:光电池充电电压
◆ 直流电流表:光电池充电电流
◆ 直流功率表:光电池充电功率
◆ 交流电压表:逆变器输出电压
◆ 交流电流表:逆变器输出电流
◆ 交流功率表:交流负载使用功率
3、4、2、LED指示
◆ 太阳能控制器:充电、过压、欠压、过放、运行;
◆ 蓄电池电压(高-中-低);
3、4、3、数码管显示
◆ 通用开+通用关;光控开+光控关;光控开+时控关;
3、5、开关单元
◆ 交流总开关;交流负载开关;直流负载开关;DC/AC模块开关;控制器电源开关;控制器设置开关;电源转换开关;负载类型转换开关;3.3V/5V/9V/12V电压转换开关;太阳能/负载 电压/电流/功率显示切换开关。
3、6、负载单元
◆ 交流线性电阻负载:0~40W
◆ 直流模拟负载:3~10W
3、7、监控软件 (选配)
◆ PC监控模块:监控主机、监控软件、显示屏。
◆ 显示内容:蓄电池电压、光伏电压、光伏电流、光伏功率,能量模拟图。
