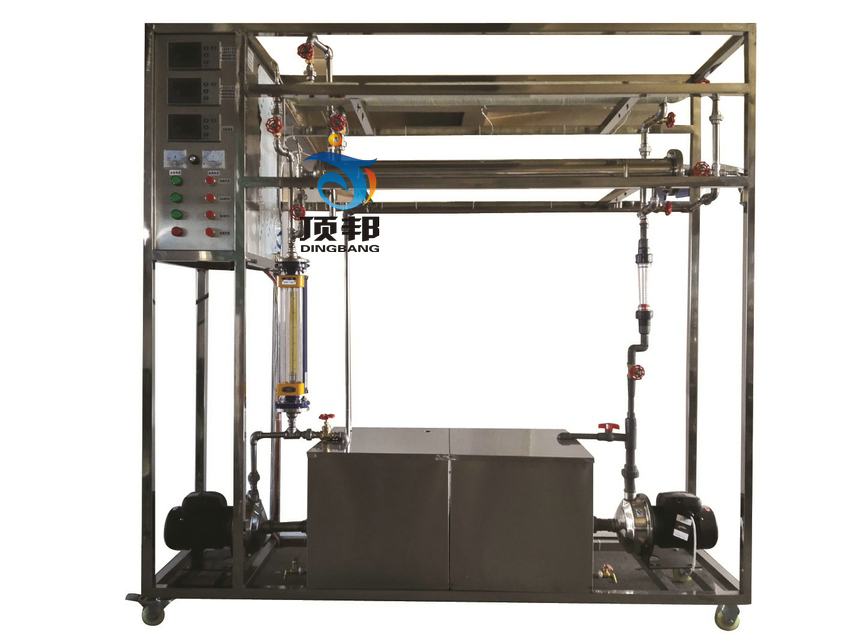

液-液换热综合实验装置

液-液换热综合实验装置
[名称]:液-液换热综合实验装置
[规格型号]:DB-YH116
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

液-液换热综合实验装置


技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本装置选择采用普通换热器与列管换热管,进行两种换热形式的效果对照,采用间壁式换热方式进行换热。
4、双水泵主副回路设计,新鲜水补充与废热水循环设计,逆流并流换热流程切换,更贴近工业应用实际。
5、采用多组加热管预热系统,加热速度快而均匀,预热器电压调节,铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、冷热水箱均有盖密封,且配有水位高度显示装置以便于观察水位变化,并具有上下水功能;冷水箱的水位能自动控制。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
8、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、掌握套管对流传热系数的测定方法,加深对其概念和影响因素的理解,应用线性回归法,确定关联式中常数A、m的值。
2、掌握列管传热系数Ko的测定方法。
设计参数 液体流量: 0.16-1.6 m3/h,温度:常温-60℃、常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:500-1500 W/m2·℃。
公用设施 水:装置自带304不锈钢加热釜,连接自来水,需要上下水。
电:电压AC380V,功率6.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水,外配设备:无。
主要设备 普通换热器:直径Φ25mm,管长1200mm。
列管换热器:直径Φ45mm,管长1200mm。
热水泵:功率370W,最大流量3m3/h。
冷水泵:功率370W,最大流量3m3/h。
冷、热水流量:玻璃转子流量计160-1600L/h。
加热水箱:304不锈钢材质,容积80L,带贮水排空底阀,配有液位显示装置,内置不锈钢加热器:加热功率5.0KW。
冷水箱:304不锈钢材质,容积80L,带贮水排空底阀,配有液位显示装置;并配有冷水箱入口浮球阀,以保证水箱水位恒定。
热流体进出管:304不锈钢材质,DN15,带保温层。
宇电AI704M多路数字温度显示仪。
宇电AI702M多路数字温度显示仪。
宇电AI518温度控制仪(带手动功能)。
K型热电偶温度传感器7支。
正泰电器:接触器、开关、漏电保护空气开关。
304不锈钢水箱、不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
冷流体进出口温度 K型热电偶 数字温度仪表
热流体进出口温度 K型热电偶 数字温度仪表
冷流体流量 转子流量计 就地显示 手动
热流体流量 转子流量计 就地显示 手动
加热水箱温度 K型热电偶 数字温度控制仪 固体调压模块

DB-YH116/II 数字型液-液换热综合实验装置
技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本装置选择采用普通换热器与列管换热管,进行两种换热形式的效果对照,采用间壁式换热方式进行换热。
4、双水泵主副回路设计,新鲜水补充与废热水循环设计,逆流并流换热流程切换,
更贴近工业应用实际。
5、采用多组加热管预热系统,加热速度快而均匀,预热器电压调节,铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、冷热水箱均有盖密封,且配有水位高度显示装置以便于观察水位变化,并具有上下水功能;冷水箱的水位能自动控制。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
8、装置设计可360度观察,实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、掌握套管对流传热系数的测定方法,加深对其概念和影响因素的理解,应用线性回归法,确定关联式中常数A、m的值。
2、掌握列管传热系数Ko的测定方法。
设计参数 液体流量: 0.16-1.6 m3/h,温度:常温-60℃、常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:500-1500 W/m2·℃。
公用设施 水:装置自带304不锈钢加热釜,连接自来水,需要上下水。
电:电压AC380V,功率6.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水,外配设备:无。
主要设备 普通换热器:直径Φ25mm,管长1200mm。
列管换热器:直径Φ45mm,管长1200mm。
热水泵: 功率370W,最大流量3m3/h。
冷水泵: 功率370W,最大流量3m3/h。
单相矢量变频器,规格:(0-50)Hz。
冷、热水流量:DN15涡轮流量计,流量范围0.2~6.0 m3/h,4-20mA远传输出,流量检测机构。
加热水箱:304不锈钢材质,容积80L,带贮水排空底阀,配有液位显示装置,内置不锈钢加热器:加热功率5.0KW。
冷水箱:304不锈钢材质,容积80L,带贮水排空底阀,配有液位显示装置;并配有冷水箱入口浮球阀,以保证水箱水位恒定。
热流体进出管:304不锈钢材质,DN15,带保温层。
温度模块:分辨率0.1℃,精度0.5级,功能:温度信号采集换算
宇电AI704M(带485接口)多路数字温度显示仪。
宇电AI702M(带485接口)多路数字温度显示仪。
宇电AI702M(带485接口)多路数字流量显示仪。
宇电AI518(带485接口)温度控制仪(带手动功能)。
K型热电偶温度传感器7支。
正泰电器:接触器、开关、漏电保护空气开关。
304不锈钢水箱、不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
冷流体进出口温度 K型热电偶 数字显示仪表,精度:0.5%FS
热流体进出口温度 K型热电偶 数字显示仪表,精度:0.5%FS
冷流体流量 涡轮流量计 数字显示仪表,精度:0.5%FS 变频器
热流体流量 涡轮流量计 数字显示仪表,精度:0.5%FS 变频器
加热筒温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固体调压模块
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
