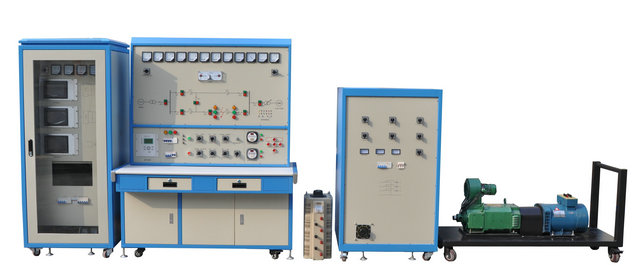

电力系统综合自动化技能实训考核平台

电力系统综合自动化技能实训考核平台
[名称]:电力系统综合自动化技能实训考核平台
[规格型号]:DB-DL05
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

电力系统综合自动化技能实训考核平台



一、 概 述
该电力系统综合自动化技能实训考核平台由五部分组成:同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验,也可用于电力行业对从事发电人员的培训。
二、 特 点
1.自动装置全部采用7吋彩色人机界面显示,直观、清晰
2.自动装置将指示灯和按键组合在人机界面上,美观、简洁、操作方便
3.自动装置采用软件调试和校准,调试人员不拆面板即可调试
4.自动装置人机界面上可以直接设置系统运行参数,及实时显示运行状态
5.具有完善的人身保护功能
三、实训项目
1. 原动机的起动与运转
 调速装置操作
 调速装置及原动机控制
2. 发电机机电特性
 发电机的空载特性曲线测试
 发电机的短路特性曲线测试
 发电机外特性及调整特性
 发电机零功率因数负载特性
3. 同步发电机励磁控制
 微机励磁装置基本操作
 不同α角(控制角)励磁电压波形观测
 同步发电机起励
 控制方式及其相互切换
 逆变灭磁和跳灭磁开关灭磁
 伏赫限制
 欠励限制
 同步发电机强励
 调差特性
 过励限制
4. 准同期并列运行
 微机准同期装置基本操作
 自动准同期条件测试
 线性整步电压形成(相敏环节)测试
 导前时间整定及测量方法
 压差、频差和相差闭锁与整定
 手动准同期并网
 半自动准同期并网
 自动准同期并网
5. 单机----无穷大系统稳定运行方式
 单回路稳态对称运行
 双回路和单回路的稳态对称运行比较
 单回路稳态非全相运行
6. 单机带负荷
 独立系统特性
 投、切不同负荷
 单机甩负荷
7. 电力系统功率特性(功角)和功率极限(静态稳定性)
 无调节励磁时,功率特性和功率极限的测定
 手动调节励磁时,功率特性和功率极限的测定
 微机自并励时,功率特性和功率极限的测定
 微机他励时,功率特性和功率极限的测定
 单回路、双回路输送功率与功角关系
 提高电力系统静态稳定性
8. 电力系统暂态稳定性
 短路类型对电力系统暂态稳定性的影响
 故障切除时间对暂态稳定的影响
 有无强励磁对暂态稳定性影响试验
 线路重合闸及其对系统暂态稳定性影响
 同步发电机异步运行和再同步
 提高电力系统暂态稳定性的措施
四、配置清单


序号 名称 规格型号 单位 数量
  三相同步发电机   1
  Z4型直流电动机   1
  三相自耦调压器   1
  模拟输电线路和短路电抗   8
  电流互感器   3
  电压互感器   6
  电力仪表   22
  交流接触器   9
  交,直流继电器   25
  转换开关   8
  各类按钮   14
  无穷大系统   1
  微机调速器   1
  微机励磁装置   1
  微机准同期装置   1
  调速、励磁同步变压器   4
  触发控制模块   3
  微机保护装置   1
  发电机、变压器组控制屏   1
  发电厂系统道闸控制屏   1
  负载柜(包含感性和阻性负载)   1
  实训指导书   1
